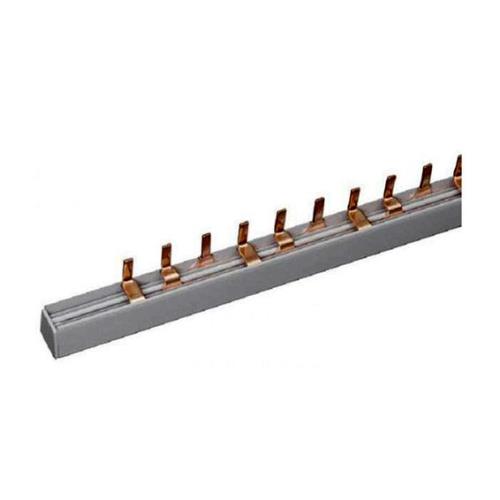

Шины соединительные производятся в двух исполнениях: FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-,трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр.
Тип электрического подключенияШтырь (Pin)
Подходит для устройств с N-шинойНет
Поперечное сечение, мм²10
Номин. продолжительный ток Iu, А63
Количество полюсов54
Длина, мм1000
Размер шага, мм18
Макс. допустимое раб. напряжение Ue, В400
Количество фаз3
Подходит для количества подключаемых устройств18
Номин. кратковременно выдерживаемый ток Icw, кА12000
Изолированн.Да
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)Нет
Количество модулей (модульная ширина)54
Номин. импульсное напряжение, кВ4000
Условный номин. ток короткого замыкания Iq, кА12000
