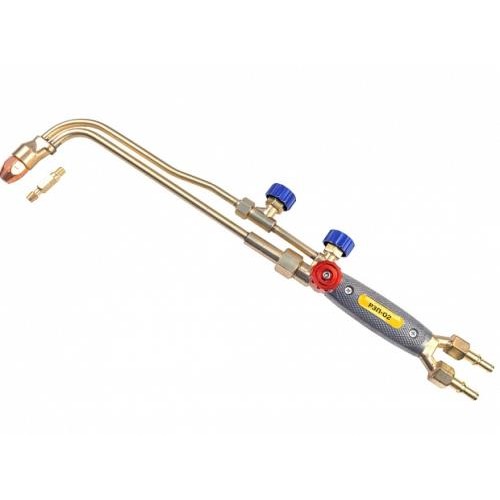

Резак газокислородный инжекторный КЕДР Р3П-02 предназначен для ручной разделительной резки(раскроя) листового и сортового металла из низкоуглеродистых сталей толщиной до 300мм. В качестве горючего газа может быть использован пропан-бутан и природный газ. Технические характеристики резака Р3П-02 соответствуют требованиям к резакам типа Р3 по ГОСТ 5191-79 "Резаки инжекторные для ручной кислородной резки". Климатическое исполнение резаков: УХЛ1 и Т1 по ГОСТ15150-69. Диапазон рабочих температур: от минус 20°С до плюс 40°С.
Толщина, мм30-100
Толщина реза, мм30-100
Габариты, мм500x56x112
Вес, кг0,75
Давление, барO2 0,03-1,2 Пропан-бутан 0,01-1,5
Поток воздуха, м3/часО2 8,6-13,8 Пропан-бутан 0,5-0,62

Резак состоит из ствола с запорно-регулировочными вентилями режущего и подогревающего кислорода, вентиля горючего газа и присоединительных ниппелей для крепления газоподводящих рукавов диаметром 6мм или 9 мм. К стволу накидными гайками крепится наконечник , состоящий из инжекторного устройства, соединительных трубок, головки резака и сменных наружного и внешнего мундштуков. при движении кислорода через инжекторное устройство соаздается разрежение в сместительной камеру, обеспечивающее подачу и смешивание горючего газа с кислородом. Регулирование расхода кислорода и газа осуществляется соответствующими вентилями. Горючая смесь по трубке наконечника поступает на головку резака и, выходя в кольцевую щель между внутренним и наружным мундштуками, при воспламенении образует подогревающее пламя. Подача кислорода для резки осуществляется вентилем режущего кислорода,далее через трубку наконечника и головку в центральный канал внутреннего мундштука. Работа резака основана на нагреве подогревающим пламенем начальной точки реза до температуры воспламенения металла с последующим сжиганием его в струе режущего кислорода.

Резак в сборе c наружным и внутренним мундштуком (№3) - 1 шт.
Мундштук внутренний (№4) - 1 шт.
Руководство по эксплуатации - 1 шт.
